PZ73手动陶瓷刀闸阀(圆形法兰)

PZ73手动陶瓷刀闸阀(圆形法兰)



产品优点:

1.密封面采用高档增韧结构陶瓷,有极高的耐磨损、耐腐蚀性能.

2.刀闸阀是由狭窄的阀体和滑动闸板构成.

3.闸板有锋利的刀口,能够将流体介质中的固体颗粒排开或切割.

4.闸板表面抛光处理加强了闸板穿透力,有效保护了填料和阀座的使用寿命。

5.阀体底部配置了闸板压紧装置,能够安全地将闸板支撑压紧在阀座上, 确保关闭紧密有效.

6.产品广泛用于煤灰、炉渣、水泥浆、电力、化工、钢铁、采矿等行业.

公称通径 DN50-600  2"~24"
压力等级 0.6MPa  1.0MPa  1.6MPa  2.5MPa

ASME CLASS

150

DN50-250 10Bar
DN300-400 6Bar
DN450 5Bar
DN500-600 4Bar
适用温度 -29℃~+200℃
泄露等级 最高40ml/min/in

PZ73型手动陶瓷刀型闸阀主要零部件材质

闸板

阀杆

阀座

铸钢


不锈钢+陶瓷

不锈铁、不锈钢

陶瓷、金属、

PZ73系列手动陶瓷刀式闸阀,手动陶瓷刀型闸阀,手动沙浆陶瓷刀型闸阀,煤渣手动陶瓷刀型闸阀

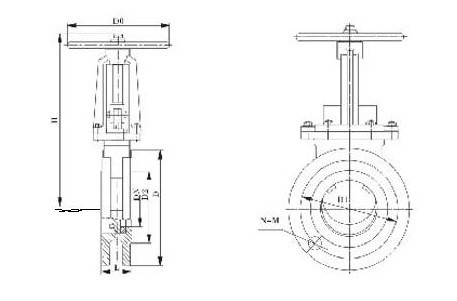

手动刀型陶瓷闸阀的构造图及主要外形及连接尺寸(mm)
